堆垛機伸縮貨叉設計原理
2022-3-16
瀏覽次數：
貨叉裝置是堆垛機存取貨物的執行機構，裝設在載貨臺上。本機構采用二級直線運動叉伸縮貨叉，由上叉、下叉及起導向作用的滾針軸承等組成，以減少巷道的寬度，且使之具有足夠的伸縮行程。

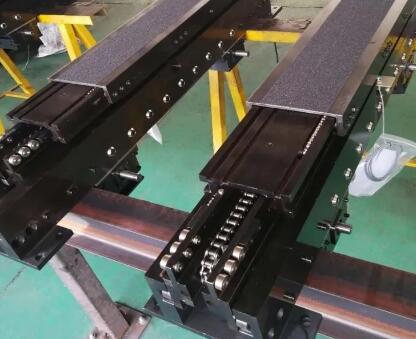

堆垛機伸縮貨叉
當電動機反向時，中叉與上叉則反向運動，從而實現貨叉的雙向存取貨物。焊接在下叉底板的雙向擋板與焊接在中叉鏈接底部的雙向擋板配合使用，當貨叉運動到極限位置時，上、下雙向擋板相碰，從而是貨叉停止運動。聯軸器為限力矩聯軸器，當力矩超過設定值時，聯軸器內部的鋼珠打滑，從而保護貨叉受到破壞，提高系統安全性。
貨叉傳動系統除了電動機、聯軸器和減速器安裝在貨叉的左側以外，基本為對稱布置，左半部分相當于左貨叉，右半部分相當于右貨叉，這樣鏈輪鏈條傳動布置于貨叉中間，從而提高系統的平穩性。
